1.1.1 簡介

　　為了協調影院中的各個控制設備或者和院線服務器通訊。我們特此開發了一款多功能端口的控制器，此控制器具備多種功能。

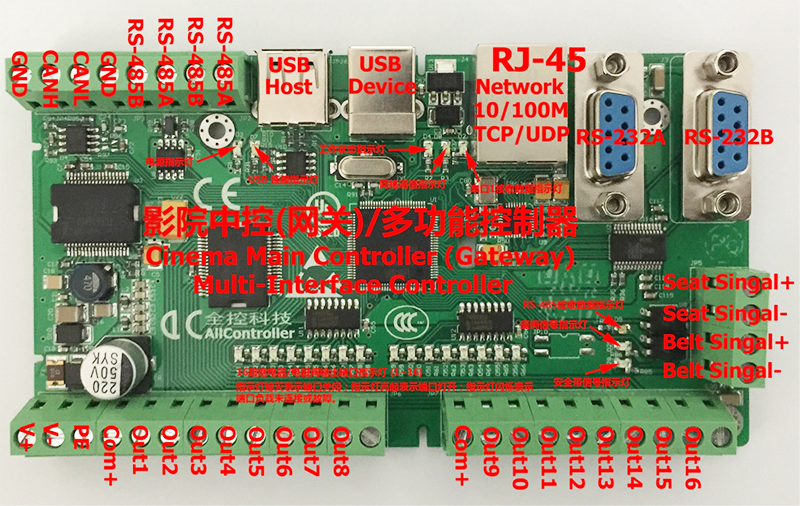

　　1.1.2 ACB200多功能控制器圖片


　　1.1.3 多功能控制器上面集成了如下的輸入輸出接口

　　l 32bit 處理器*1

　　l USB host接口*1

　　l USB device接口*1

　　l 10/100M RJ45以太網接口*1

　　l RS-485接口*1

　　l CAN2.0B接口*1

　　l RS-232接口*2

　　l 5V傳感器供電輸出接口*1

　　l 開關量輸入接口*2

　　l 電磁閥/繼電器輸出接口*16

　　l 多達24顆LED指示燈，可完全顯示出各個接口的狀態

　　l 各個功能模塊獨立供電，減少了各個模塊之間的信號和功率約束


　　1.1.4 主要功能

　　l USB host接口讀取U盤上的音頻/視頻/文本文件，進行相應的功能轉化，再通過其它端口實現輸出;

　　l USB host接口連接USB手柄/飛行搖桿/鍵盤/鼠標/等設備，實現對USB HID 游戲搖桿設備的枚舉，以及搖桿數據的讀取，同時進行相應的功能轉化，再通過其它端口實現輸出;同時也可以連接我公司的駕駛模擬器采集卡ACB310A，進行相應的接口擴展;

　　l USB device接口連接到電腦主機，可以模擬相應的HID設備，與PC進行數據交互，進行相應的功能轉化，再通過其它端口實現輸出;

　　l 10/100M RJ45以太網接口連接到局域網進行TCP/UDP網絡通訊，可以實現影院中央控制器/放映機服務器控制/投影機控制/融合機控制/5D座椅組網聯動。以及與PC進行數據交互，進行相應的功能轉化，再通過其它端口實現輸出;

　　l RS-485接口實現5D座椅控制，協議轉換，座椅組網等功能;

　　l CAN2.0B接口和RS-485功能相類似，但CAN通訊速率更快，更穩定更可靠。缺點是常規電腦不帶此接口，需經過接口轉換卡來實現，并且協議比較復雜;

　　l RS-232接口實現程序更新/參數標定/數據通訊等功能;

　　l 5V傳感器供電輸出接口給外部傳感器供電，比如加速度計/姿態陀螺/電子尺等;

　　l 開關量輸入接口采集外部開關量信號，進行相應的邏輯判斷，實現相應的功能;

　　電磁閥/繼電器輸出接口連接外部繼電器可以控制不同種類型的外部特效設備。甚至可以控制氣動或液壓平臺;
