1.14.1 簡介

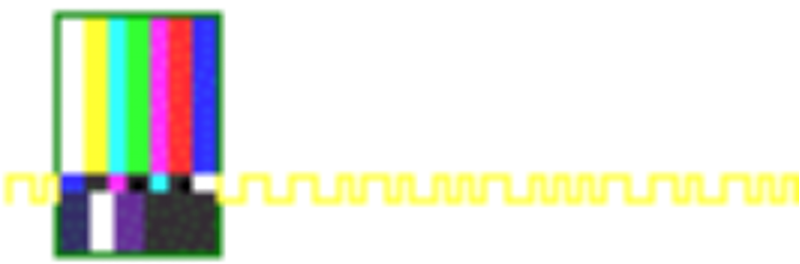

　　時間編碼是一個為了視頻和音頻流的一種輔助的數據。它包含在視頻和音頻文件中，我們可以理解為時間戳。

　　SMPTE timecode是一個SMPTE時間和控制碼的總和，它是一視頻和音頻流中的連續數字地址楨，標志和附加數據。它被定義在ANSI/SMPTE12-1986。它的目的就是提供一個可用計算機處理的視頻和音頻地址。

　　幀碼信號采集服務器可與市面上主流的放映機服務器做同步，如GDC、杜比、索尼等。

　　系統時間軌支持與外部SMPTE、MIDI時間碼同步，可以同時輸出SMPTE、MIDI時間碼給其它從設備，實現多系統之間的同步控制。

　　支持BNC插座、6.35mm、3.5mm等接口的信號輸入，其帶有數碼管接口顯示輸出和TCP/UDP網絡輸出，可以動作服務器進行同步，把輸出姿態數據到動感平臺。

　.

　　完全RoHS符合，全FCC和CE標記批準，兼容自動化MIC SMPTE/NTSC(30FPS)、EBU/PAL(25FPS)和電影(24FPS)指令。模擬視頻電路可以同步到13種不同的視頻標準，包括具有三態電平同步脈沖的720p和1080i信號。采用LTC標準的RCA插座，以及用于視頻/VITC的BNC連接器。

　　full RoHS compliance, full FCC and CE-Mark approval, and automatic SMPTE/NTSC(30fps), EBU/PAL(25fps), and FILM(24fps) operations. Analog video circuitry can synchronize to 13 different video standards, including 720p and 1080i signals having tri-level sync pulses. RCA jacks are standard for LTC, and a BNC connector is used for video/VITC.

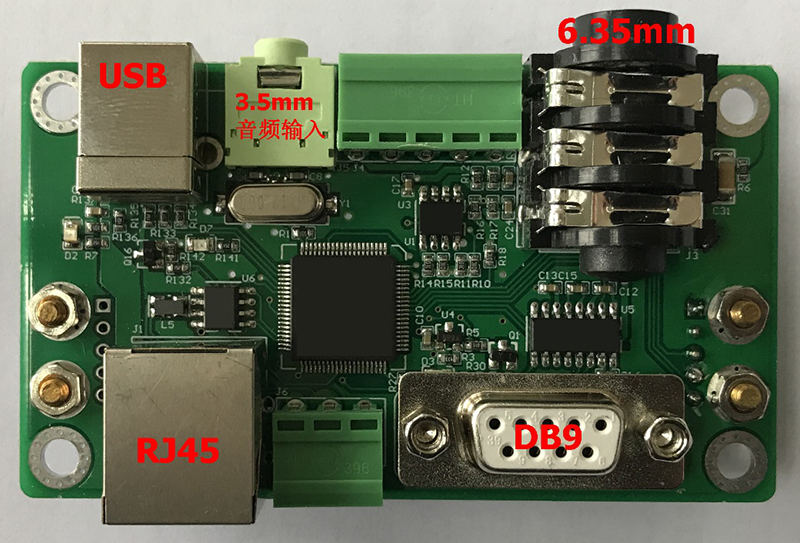

　　板載硬件資源如下：

　　l 高性能DSP*1

　　l USB device接口*1

　　l 10/100M RJ45以太網接口*1

　　l RS-232接口*1

　　l RS-485接口*1

　　l 3.5mm輸入接口*1

　　l 6.35mm輸入接口*1

　　l BNC輸入接口*1

　　l 8位8段數碼管顯示(32級亮度調節)

　　板載軟件模塊資源如下：

　　l 視頻接收處理模塊，與放映機服務器和總線控制接口連接，用于接收放映機服務器輸出的視頻信號，并將視頻信號通過總線控制接口寫入計算機的內存(上位機);

　　l LTC時間碼接收模塊，與放映機服務器連接，用于接收放映機服務器輸出的LTC時間碼，并將LTC時間碼輸出給時間碼發生存儲模塊;

　　l 時間碼發生存儲模塊，與LTC時間碼接收模塊和總線控制接口連接，用于將LTC時間碼作為視頻信號的時間碼保存下來，以便通過總線控制接口寫入內存(上位機);

　　l 總線控制接口。
